产品简介

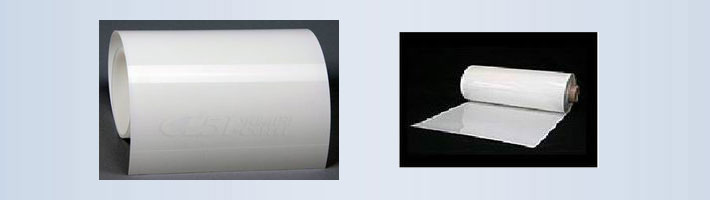

FR-1薄膜是GE公司用热塑性聚对苯二甲酸丁二酯（PBT）树脂所制成的一种高性能的薄膜。它具有较高的耐温度、突出的介电强度、易加工特性并且耐燃等级达到UL94 VTM-0。被广泛用于电气绝缘上。
产品特性
·物理性
| 特性 |
测试方法 |
单位 |
数值 |
| 比重 |
ASTM D1505 |
g/cm3 |
1．34 |
| 平均透光率 |
ASTM D1003 |
% |
45 |
| 摩擦系数 |
ASTM D1894 |
- |
T．Self：Static 0.39
Kinetic 0.35
|
| 平均吸水率 |
ASTM D570 |
% |
0.4 |
· 机械性能
| 伸张强度 |
ASTM D882 |
psi |
MD：6500 TD：5800 |
| 伸张模数 |
ASTM D882 |
psi |
220，000 |
| 极限延伸率 |
ASTM D882 |
% |
MD：150 TD：80 |
| Stress压力
@3% Elongation 延长率 @5% Elongation 延 长 率 |
ASTM D882 |
psi |
MD：5100 TD：4900
MD：6100 TD：5800
|
| 冲击强度 |
ASTM D1709 |
grams |
480 |
| 撕裂强度（最初） |
ASTM D1004 |
g/mil |
649 |
| 膨胀强 |
ASTM D774 |
psig |
60 |
· 耐温性
| 熔点 |
|
Ċ |
220 |
| 热膨胀系数 |
ASTM D696 |
ppm/k |
102 |
| 热传导系数 |
ASTM D177 |
Watt？m-Ċ |
0.17 |
| Specific Heat＠40Ċ比热 |
|
Cal/gm/Ċ |
0.399
|
| Strain Relief@30min,150Ċ应变降低 |
ASTM D2305 |
% |
<1 |
| 热变型张力 |
ASTM D1637 |
Ċ to 2%
extension |
167 |
·电气性
Dielectric Strength(@ 10 mis)
介电强度 |
ASTM D149 |
volts |
15,650 |
Dielectric Constant@ 25Ċ,50%RH
介电常数
@60HZ
@1000HZ
@1000,000HZ |
ASTM D150 |
|
3.31
3.26
3.16 |
Dissipation Factor@25Ċ,50%RH
@60HZ
@1000HZ
@1000,000HZ |
ASTM D150 |
|
0.0015
0.0040
0.030 |
Volume resistivity @25 Ċ,50%RH
体积绝缘 |
ASTM D257 |
Ohm-cm
|
1016
|
Surface resistivity @25 Ċ,50%RH
体积绝缘 |
ASTM D257 |
Ω/ᆷ
|
1015 |
· 耐燃性
UL Flammability ULP 防火等级
@>25mils
@>5mils |
UL Buletin |
|
V-0
VTM-0 |
Oxygen index @mils 含氧指数
|
ASTM D2863 |
% |
26
|
应用
·电源供应器绝缘
·磁碟机绝缘
·汽车条码绝缘
·按键绝缘
·TV 监视器绝缘
·PC板绝缘
·商务机器绝缘
·贴合绝缘和EMI遮蔽。
产品规格
型号 |
规格 |
重量 |
颜色 |
| FR-1 |
0.0762mm*914mm*975m |
201磅 |
白色\黑色 |
| FR-1 |
0.127mm*914mm*975m |
220磅 |
白色\黑色 |
| FR-1 |
0.178mm*914mm*975m |
220磅 |
白色\黑色 |
| FR-1 |
0.254mm*914mm*975m |
225磅 |
白色\黑色 |
| FR-1 |
0.381mm*914mm*975m |
236磅 |
白色\黑色 |
| FR-1 |
0.457mm*914mm*975m |
245磅 |
白色\黑色 |
| FR-1 |
0.508mm*914mm*975m |
240磅 |
白色\黑色 |
| FR-1 |
0.635mm*914mm*975m |
235磅 |
白色 |
| FR-1FR-1 |
0.762mm*914mm*975m |
235磅 |
白色 |
